在當(dāng)今的工業(yè)生產(chǎn)領(lǐng)域，玻璃鋼拉擠設(shè)備以其獨特的優(yōu)勢占據(jù)著重要地位。那么，玻璃鋼拉擠設(shè)備究竟有哪些核心賣點呢？首先，高精度的牽引系統(tǒng)是其一大亮點。玻璃鋼拉擠設(shè)備的牽引速度穩(wěn)定且精度極高，能夠精確控制在±0.01m/min 范圍內(nèi)。這一特性使得生產(chǎn)出的玻璃鋼制品長度誤差極小，尺寸一致性極佳，對于那些對尺寸精度要求苛刻的產(chǎn)品生產(chǎn)來說，如電子設(shè)備的精密部件支撐型材等，具有無可比擬的優(yōu)勢。其次，精準(zhǔn)的溫度控制系統(tǒng)功不可沒。該設(shè)備具備高精度的溫度控制系統(tǒng)，模具溫度控制精度可達(dá)±1℃。在樹脂固化過程中，能保證受熱均勻，有效避免欠固化或過固化現(xiàn)象，從而極大地提升了制品的物理性能和機械強度，像提高玻璃鋼型材的彎曲強度和拉伸強度等。再者，高效的樹脂混合與供給系統(tǒng)也是關(guān)鍵。采用高精度計量泵，計量精度達(dá)到±0.5%，能精確混合不同成分的樹脂，嚴(yán)格保證樹脂配方的準(zhǔn)確性，進(jìn)而穩(wěn)定制品質(zhì)量。同時，還可快速切換不同的樹脂配方，滿足多樣化的生產(chǎn)需求，無論是生產(chǎn)不同顏色還是性能要求的玻璃鋼制品，都能迅速調(diào)整。此外，玻璃鋼拉擠設(shè)備的模具采用高硬度、高耐磨性的優(yōu)質(zhì)合金鋼材料，經(jīng)過精密加工和熱處理工藝，模具型腔表面粗糙度可達(dá) Ra0.2μm 以下，生產(chǎn)出的制品表面光潔度高，無需過多后續(xù)打磨處理，節(jié)省成本。而且設(shè)備整體機械結(jié)構(gòu)堅固耐用，運行穩(wěn)定，振動小，噪音低。另外，該設(shè)備還擁有快速換模系統(tǒng)，換模時間可縮短至 30 分鐘以內(nèi)，大大提高了生產(chǎn)效率。同時，連續(xù)自動化生產(chǎn)可 24 小時不間斷運行，滿足大規(guī)模訂單需求。在節(jié)能環(huán)保方面，采用高效節(jié)能加熱技術(shù)和環(huán)保設(shè)計，符合可持續(xù)發(fā)展要求。總之，玻璃鋼拉擠設(shè)備憑借其高精度牽引、精準(zhǔn)溫度控制、高效樹脂系統(tǒng)、優(yōu)質(zhì)模具、便捷操作與維護(hù)以及節(jié)能環(huán)保等眾多核心賣點，成為了眾多企業(yè)生產(chǎn)玻璃鋼制品的首選設(shè)備，在工業(yè)生產(chǎn)中發(fā)揮著重要作用，其優(yōu)勢也將繼續(xù)助力企業(yè)在市場中贏得競爭優(yōu)勢。

拉擠型材廢品率直接影響生產(chǎn)效益，而拉擠設(shè)備作為成型核心，其運行狀態(tài)、參數(shù)調(diào)控與維護(hù)質(zhì)量，是控制廢品率的關(guān)鍵。通過科學(xué)優(yōu)化拉擠設(shè)備，可從源頭減少開裂、氣泡、尺寸偏差等問題，顯著提升成品合格率。精準(zhǔn)調(diào)控設(shè)備參數(shù)是核心前提。拉擠設(shè)備的牽引速度、模具溫度、樹脂供給量需匹配適配，速度過快易導(dǎo)致型材固化不充分，過慢則會造成樹脂流失、成本浪費，需結(jié)合型材規(guī)格預(yù)設(shè)區(qū)間并動態(tài)微調(diào)。同時，優(yōu)化拉擠設(shè)備的加熱系統(tǒng)，確保模具各段溫度均勻穩(wěn)定，避免局部過熱或未固化引發(fā)型材變形、開裂，這是降低廢品率的基礎(chǔ)。保障設(shè)備運行穩(wěn)定性是重要支撐。拉擠設(shè)備的牽引機構(gòu)需保持同步精度，若牽引不均易導(dǎo)致型材扭曲、截面偏差，需定期校準(zhǔn)牽引裝置，檢查鏈條、導(dǎo)軌的潤滑與磨損情況。此外，優(yōu)化設(shè)備的浸膠機構(gòu)，確保玻璃纖維浸膠均勻，避免因膠量不足或氣泡殘留產(chǎn)生廢品，可通過調(diào)整浸膠槽轉(zhuǎn)速、增設(shè)脫泡裝置提升效果。強化設(shè)備日常維護(hù)與校準(zhǔn)不可忽視。定期對拉擠設(shè)備的模具、牽引部件、溫控系統(tǒng)進(jìn)行清潔與檢修，及時更換磨損模具和密封件，防止因設(shè)備老化引發(fā)故障。同時，建立設(shè)備校準(zhǔn)臺賬，定期校驗溫控儀表、壓力傳感器等部件精度，避免參數(shù)失真導(dǎo)致廢品。另外，優(yōu)化設(shè)備冷卻系統(tǒng)，確保型材固化后平穩(wěn)降溫，減少應(yīng)力開裂。綜上，拉擠設(shè)備的參數(shù)優(yōu)化、穩(wěn)定運行與規(guī)范維護(hù)，是降低拉擠型材廢品率的關(guān)鍵路徑。通過精細(xì)化調(diào)控與常態(tài)化管理，讓拉擠設(shè)備始終處于最佳運行狀態(tài)，既能減少廢品產(chǎn)生，又能提升生產(chǎn)效率，為企業(yè)創(chuàng)造更高效益。

玻璃鋼拉擠工藝配方是決定制品性能和質(zhì)量的核心因素之一。合理的配方能夠充分發(fā)揮玻璃鋼材料的優(yōu)勢，滿足不同應(yīng)用領(lǐng)域的需求。樹脂體系的選擇與配方要點1. 不飽和聚酯樹脂   - 不飽和聚酯樹脂是玻璃鋼拉擠工藝中常用的樹脂。在配方中，其含量一般占總質(zhì)量的 30% - 60%。例如，對于一般強度要求的玻璃鋼型材，可選用中等活性的不飽和聚酯樹脂，含量控制在 40%左右。   - 為提高樹脂的固化速度和制品的硬度，可添加適量的引發(fā)劑和促進(jìn)劑。引發(fā)劑如過氧化甲乙酮，添加量通常為樹脂質(zhì)量的 1% - 2%；促進(jìn)劑如環(huán)烷酸鈷，添加量約為樹脂質(zhì)量的 0.5% - 1%。2. 環(huán)氧樹脂   - 環(huán)氧樹脂適用于對制品性能要求較高的場合。在配方中，環(huán)氧樹脂含量可在 40% - 70%。比如生產(chǎn)航空航天用的玻璃鋼部件，環(huán)氧樹脂含量可達(dá)到 60%以上。   - 環(huán)氧樹脂的固化劑選擇很關(guān)鍵，常用的有胺類固化劑。固化劑的用量要根據(jù)環(huán)氧樹脂的類型和具體工藝要求精確計算，一般為環(huán)氧樹脂質(zhì)量的 10% - 20%。同時，可添加適量的稀釋劑來調(diào)節(jié)樹脂的粘度，以便更好地浸漬纖維。增強材料的選擇與搭配1. 玻璃纖維   - 玻璃纖維是最常用的增強材料。在配方中，玻璃纖維的含量一般在 40% - 70%。例如，對于生產(chǎn)玻璃鋼格柵，玻璃纖維含量可控制在 50%左右，以保證格柵的強度和剛性。   - 不同類型的玻璃纖維，如無堿玻璃纖維、中堿玻璃纖維等，其性能有所差異。無堿玻璃纖維具有較高的電絕緣性能和力學(xué)性能，適用于對電性能要求高的制品；中堿玻璃纖維價格相對較低，可用于一些對性能要求不是特別苛刻的普通制品。2. 碳纖維   - 碳纖維可顯著提高玻璃鋼制品的強度和模量。在一些高端制品中，會適量添加碳纖維，如在體育用品（如高爾夫球桿）的玻璃鋼配方中，碳纖維含量可能在 10% - 30%。   - 碳纖維與玻璃纖維混合使用時，要注意兩者的分散均勻性，可通過特殊的纖維預(yù)處理工藝和攪拌方式來實現(xiàn)，以充分發(fā)揮兩種纖維的優(yōu)勢。添加劑的作用與配方調(diào)整1. 填料   - 填料可降低成本、改善制品性能。常用的填料有碳酸鈣、氫氧化鋁等。在配方中，填料含量一般不超過 30%。例如，添加碳酸鈣可提高制品的硬度和尺寸穩(wěn)定性，添加量可控制在 10% - 20%。   - 填料的粒度和表面處理也很重要。經(jīng)過偶聯(lián)劑處理的填料能更好地與樹脂結(jié)合，增強制品的綜合性能。2. 阻燃劑   - 對于有阻燃要求的制品，需添加阻燃劑。如生產(chǎn)建筑用的玻璃鋼防火型材，可添加氫氧化鎂等阻燃劑，含量在 10% - 20%。阻燃劑的選擇要考慮其與樹脂和其他成分的相容性，以及對制品力學(xué)性能的影響，通過試驗優(yōu)化配方，確保阻燃效果和制品性能的平衡。玻璃鋼拉擠工藝配方是一個復(fù)雜而關(guān)鍵的領(lǐng)域，通過合理選擇樹脂體系、增強材料、添加劑，并根據(jù)不同應(yīng)用場景優(yōu)化配方，既能生產(chǎn)出滿足各種需求的高質(zhì)量玻璃鋼制品，又能提高文章在搜索引擎中的可見度。

拉擠設(shè)備在玻璃鋼制品的生產(chǎn)過程中扮演著舉足輕重的角色，它的性能和特點直接影響著制品的質(zhì)量、生產(chǎn)效率以及生產(chǎn)成本。一、拉擠設(shè)備的組成部分1. 牽引系統(tǒng)   牽引系統(tǒng)是拉擠設(shè)備的核心部分之一。它通常由牽引機和牽引履帶或牽引輪組成。牽引機提供動力，驅(qū)動履帶或輪子運轉(zhuǎn)，以一定的速度將玻璃鋼材料從模具中拉出。   牽引速度的穩(wěn)定性至關(guān)重要。先進(jìn)的牽引系統(tǒng)能夠精確控制牽引速度，誤差可控制在極小的范圍內(nèi)，如±0.05m/min。這對于保證制品的厚度均勻性和長度精度非常關(guān)鍵。例如，在生產(chǎn)玻璃鋼電纜保護(hù)管時，如果牽引速度不穩(wěn)定，管材的壁厚會出現(xiàn)波動，影響其使用性能。2. 加熱系統(tǒng)   加熱系統(tǒng)負(fù)責(zé)對模具進(jìn)行加熱，使玻璃鋼材料中的樹脂能夠在合適的溫度下固化。常見的加熱方式有電加熱、油加熱和蒸汽加熱等。   對于不同的玻璃鋼材料和制品要求，加熱系統(tǒng)需要能夠精確控制溫度。一般來說，溫度控制精度要達(dá)到±2℃。以生產(chǎn)玻璃鋼型材為例，不同部位的模具可能需要不同的溫度，加熱系統(tǒng)要能夠?qū)崿F(xiàn)分區(qū)精確控溫，以確保制品各部分都能充分固化且質(zhì)量一致。3. 模具系統(tǒng)   模具系統(tǒng)是決定制品形狀和尺寸精度的關(guān)鍵。拉擠模具通常采用高質(zhì)量的合金鋼制造，具有高精度的型腔和良好的表面質(zhì)量。   模具的設(shè)計要考慮到制品的脫模問題，合理設(shè)計脫模斜度和脫模機構(gòu)。同時，模具的耐磨性和熱穩(wěn)定性也必須滿足生產(chǎn)要求。例如，對于生產(chǎn)量大的玻璃鋼制品，模具需要具備更高的耐磨性，以減少模具更換的頻率，提高生產(chǎn)效率。4. 樹脂供給系統(tǒng)   樹脂供給系統(tǒng)負(fù)責(zé)將樹脂均勻地涂覆在增強材料上。它包括樹脂槽、輸送管道和計量裝置等。   計量裝置要能夠精確控制樹脂的供給量，以保證制品中樹脂和增強材料的比例符合設(shè)計要求。一般來說，樹脂供給量的控制精度要達(dá)到±1%。例如，在生產(chǎn)玻璃鋼格柵時，如果樹脂供給量不準(zhǔn)確，會影響格柵的強度和耐腐蝕性。二、拉擠設(shè)備的性能特點1. 生產(chǎn)效率高   現(xiàn)代拉擠設(shè)備具有較高的生產(chǎn)速度。一些先進(jìn)的設(shè)備牽引速度可以達(dá)到每分鐘數(shù)米甚至更高，能夠連續(xù)生產(chǎn)，大大提高了生產(chǎn)效率。例如，在大規(guī)模生產(chǎn)玻璃鋼型材的工廠中，一臺高性能的拉擠設(shè)備每天可以生產(chǎn)出大量的型材，滿足市場需求。2. 制品質(zhì)量穩(wěn)定   由于拉擠設(shè)備能夠精確控制生產(chǎn)過程中的各種參數(shù)，如牽引速度、溫度、樹脂供給量等，所以生產(chǎn)出的制品質(zhì)量相對穩(wěn)定。制品的尺寸精度、力學(xué)性能等指標(biāo)能夠保持在較小的波動范圍內(nèi)，提高了產(chǎn)品的一致性和可靠性。3. 適應(yīng)性強   拉擠設(shè)備可以通過更換模具和調(diào)整工藝參數(shù)，生產(chǎn)不同形狀和規(guī)格的玻璃鋼制品。無論是簡單的管材、型材，還是復(fù)雜的異形制品，都可以在同一臺設(shè)備上進(jìn)行生產(chǎn)，具有很強的適應(yīng)性，降低了企業(yè)的設(shè)備投資成本。三、拉擠設(shè)備的發(fā)展趨勢1. 智能化   未來拉擠設(shè)備將朝著智能化方向發(fā)展。配備先進(jìn)的傳感器和控制系統(tǒng)，能夠?qū)崟r監(jiān)測生產(chǎn)過程中的各種參數(shù)，并根據(jù)數(shù)據(jù)自動調(diào)整設(shè)備運行狀態(tài)，實現(xiàn)生產(chǎn)過程的優(yōu)化控制。例如，當(dāng)檢測到模具溫度異常時，設(shè)備可以自動調(diào)整加熱功率，保證生產(chǎn)的穩(wěn)定性。2. 節(jié)能環(huán)保   隨著環(huán)保要求的不斷提高，拉擠設(shè)備將更加注重節(jié)能環(huán)保。采用高效的加熱技術(shù)和節(jié)能型電機，降低設(shè)備的能源消耗。同時，優(yōu)化樹脂供給系統(tǒng)，減少樹脂浪費，降低生產(chǎn)成本的同時也減少了對環(huán)境的影響。拉擠設(shè)備作為玻璃鋼制品生產(chǎn)的關(guān)鍵裝備，其性能和特點直接關(guān)系到企業(yè)的生產(chǎn)效益和產(chǎn)品質(zhì)量。不斷發(fā)展和改進(jìn)的拉擠設(shè)備將為玻璃鋼行業(yè)的發(fā)展提供有力支持，推動玻璃鋼制品在更多領(lǐng)域得到廣泛應(yīng)用。

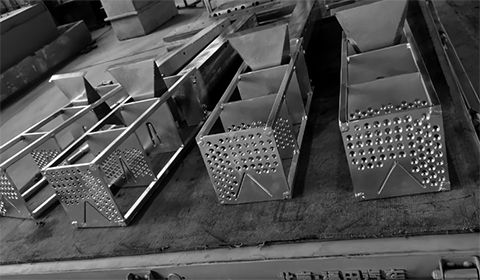

玻璃鋼拉擠模具的制作有別于普通模具，其特殊要求是為了確保能夠生產(chǎn)出高質(zhì)量、高精度的玻璃鋼拉擠制品，滿足不同行業(yè)的嚴(yán)苛需求。一、材料選擇的特殊要求高耐磨性由于在拉擠過程中，模具與玻璃鋼材料會不斷摩擦，所以模具材料必須具備高耐磨性。例如，選用含碳量較高的合金鋼，其硬度和耐磨性較好，能有效延長模具使用壽命。像生產(chǎn)頻繁的玻璃鋼型材拉擠模具，若材料耐磨性差，模具很快就會磨損，影響制品尺寸精度。良好的熱穩(wěn)定性拉擠過程中模具會經(jīng)歷加熱和冷卻循環(huán)，這要求模具材料具有良好的熱穩(wěn)定性，能在溫度變化時保持尺寸精度和機械性能。如采用熱作模具鋼，其在高溫下不易變形，能保證模具型腔的形狀精度。二、尺寸精度的特殊要求高精度的型腔尺寸玻璃鋼拉擠制品通常對尺寸精度要求較高，模具型腔尺寸必須精確到微米級。例如，生產(chǎn)電子設(shè)備用的玻璃鋼外殼模具，型腔尺寸誤差要控制在 ±0.02mm 以內(nèi)，否則制品可能無法與其他部件正確裝配。嚴(yán)格的表面粗糙度模具表面粗糙度直接影響制品的表面質(zhì)量。一般要求模具表面粗糙度達(dá)到 Ra0.8μm 以下，對于一些對表面光潔度要求極高的制品，如航空航天用的玻璃鋼部件模具，表面粗糙度甚至要達(dá)到 Ra0.4μm 以下。玻璃鋼拉擠模具的制作只有通過精細(xì)化的制作工藝和嚴(yán)格的質(zhì)量控制，才能生產(chǎn)出高質(zhì)量的玻璃鋼拉擠模具，為玻璃鋼制品的生產(chǎn)提供可靠保障。隨著技術(shù)進(jìn)步，玻璃鋼拉擠模具的制造工藝將持續(xù)優(yōu)化，為行業(yè)發(fā)展注入新動力。

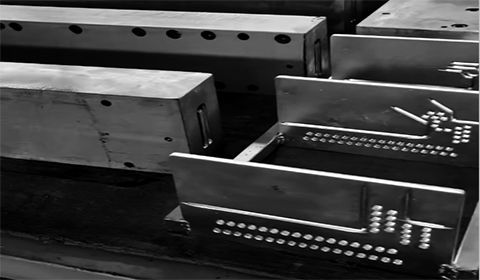

在復(fù)合材料拉擠成型工藝中，拉擠模具的發(fā)熱管排列是確保產(chǎn)品質(zhì)量和生產(chǎn)效率的核心環(huán)節(jié)。合理的發(fā)熱管布局不僅能提升溫度控制的精準(zhǔn)度，還能延長模具壽命，降低能耗。一、發(fā)熱管排列的基本原則拉擠模具的發(fā)熱管排列需遵循三個核心原則：均勻性、可維護(hù)性和安全性。均勻性要求熱量分布覆蓋模具全長，避免局部過熱或冷卻；可維護(hù)性強調(diào)發(fā)熱管應(yīng)便于拆卸更換，減少停機時間；安全性則涉及絕緣設(shè)計和防漏電保護(hù)，確保操作人員安全。二、排列方式與工藝影響常見的排列方式包括直線型、螺旋型和分區(qū)型。直線型適用于簡單截面產(chǎn)品，成本低但易出現(xiàn)溫度梯度；螺旋型通過環(huán)繞模具提供均勻加熱，適合復(fù)雜形狀；分區(qū)型允許獨立控溫，優(yōu)化不同材料段的加熱需求。每種方式對樹脂固化速度和產(chǎn)品性能有顯著影響。三、優(yōu)化排列的策略優(yōu)化發(fā)熱管排列需考慮模具尺寸、產(chǎn)品材料和生產(chǎn)速度。例如，大型模具可能需要分區(qū)控溫以適應(yīng)不同加熱需求；高固化溫度材料要求更密集的排列；高速生產(chǎn)則需增強加熱能力。此外，定期維護(hù)和溫度校準(zhǔn)是保持排列效果的關(guān)鍵。四、常見問題與解決方案實踐中，發(fā)熱管排列可能面臨溫度不均、能耗過高或維護(hù)困難等問題。解決方案包括使用溫度傳感器實時監(jiān)控、采用節(jié)能型加熱元件和設(shè)計模塊化發(fā)熱管組。這些措施能顯著提升生產(chǎn)效率和產(chǎn)品質(zhì)量。拉擠模具的發(fā)熱管排列是復(fù)合材料成型工藝中的關(guān)鍵因素。通過遵循基本原則、選擇合適的排列方式、實施優(yōu)化策略和解決常見問題，企業(yè)可以顯著提升拉擠成型產(chǎn)品的質(zhì)量和生產(chǎn)效率。合理的發(fā)熱管布局不僅優(yōu)化了工藝，還為行業(yè)可持續(xù)發(fā)展提供了有力支持。

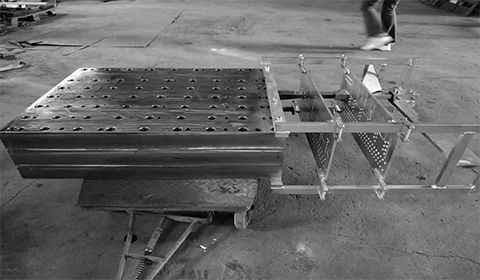

玻璃鋼拉擠模具作為拉擠成型工藝的核心工具，其價格差異顯著，從幾百元到數(shù)萬元不等。價格波動并非偶然，而是由材料、規(guī)格、工藝精度、市場供需等多方面因素共同決定，了解這些因素能幫助采購者精準(zhǔn)把控成本，選擇高性價比的拉擠模具。材料選擇是影響拉擠模具價格的基礎(chǔ)因素。不同材質(zhì)的成本、性能差異極大，模具鋼因高強度、高耐磨性成為主流選擇，價格相對適中；銅合金導(dǎo)熱性優(yōu)、精度表現(xiàn)好，適用于高端場景，價格偏高；鋁合金雖輕便導(dǎo)熱佳，但耐磨性較弱，僅適用于小型模具，價格較低。此外，納米涂層等新型材料的應(yīng)用會進(jìn)一步提升成本，卻能延長模具壽命。規(guī)格與復(fù)雜度直接決定加工成本。拉擠模具的尺寸越大，耗材越多，價格自然越高；而型腔結(jié)構(gòu)復(fù)雜度是關(guān)鍵，異形、多曲面的模具需更長設(shè)計周期和精密加工，加工費可達(dá)到基礎(chǔ)款的2-3倍。同時，精度要求越高，價格漲幅越明顯，公差0.1mm以內(nèi)、表面粗糙度Ra0.8以下的高精度拉擠模具，需借助高端設(shè)備加工，成本大幅上升。工藝與市場因素同樣不可忽視。先進(jìn)的加熱、冷卻系統(tǒng)集成，會增加模具制造成本；定制化需求需單獨設(shè)計開發(fā)，設(shè)計費占比可達(dá)總價格的10%-15%。此外，市場供需波動、原材料價格變化，以及不同地區(qū)的人工、運輸成本差異，都會間接影響拉擠模具的最終報價。綜上，拉擠模具價格是綜合成本的體現(xiàn)，材料、規(guī)格、精度等核心因素決定基礎(chǔ)定價，市場與工藝細(xì)節(jié)則造成價格浮動。采購時需結(jié)合實際生產(chǎn)需求，平衡性價比與使用壽命，而非單純追求低價，才能讓拉擠模具發(fā)揮最大價值。

拉擠設(shè)備作為復(fù)合材料成型的關(guān)鍵設(shè)備，其操控水平直接影響產(chǎn)品質(zhì)量和生產(chǎn)效率。隨著2025年智能制造技術(shù)的普及，拉擠設(shè)備的智能化操控已成為行業(yè)新趨勢。一、拉擠設(shè)備基礎(chǔ)操作流程設(shè)備檢查與準(zhǔn)備：啟動前需檢查模具溫度、樹脂槽液位、牽引機張力等參數(shù)，確保設(shè)備處于最佳狀態(tài)。現(xiàn)代拉擠設(shè)備配備智能診斷系統(tǒng)，可自動檢測設(shè)備狀態(tài)并提示異常。工藝參數(shù)設(shè)置：根據(jù)產(chǎn)品規(guī)格調(diào)整牽引速度、固化溫度、樹脂粘度等參數(shù)。以玻璃鋼型材為例，牽引速度通常控制在0.5-2m/min，固化溫度需根據(jù)樹脂類型精確控制在120-180℃。生產(chǎn)監(jiān)控：通過實時監(jiān)控系統(tǒng)觀察產(chǎn)品外觀、尺寸和力學(xué)性能，及時調(diào)整參數(shù)。2025年新型拉擠設(shè)備已集成AI視覺檢測系統(tǒng)，可自動識別缺陷并反饋調(diào)整。二、拉擠設(shè)備常見問題及解決方案產(chǎn)品表面缺陷：如氣泡、裂紋等，通常由樹脂粘度不當(dāng)或模具溫度不均引起。解決方案包括調(diào)整樹脂配比、優(yōu)化模具加熱系統(tǒng)等。尺寸偏差：牽引速度波動或模具磨損可能導(dǎo)致尺寸不合格。定期校準(zhǔn)設(shè)備、更換磨損模具是有效預(yù)防措施。設(shè)備故障：如牽引機卡頓、樹脂泵異常等，需及時停機檢查。2025年拉擠設(shè)備普遍配備遠(yuǎn)程診斷功能，可快速定位故障點。掌握拉擠設(shè)備的操控技術(shù)，不僅需要扎實的理論基礎(chǔ)，更需豐富的實踐經(jīng)驗。隨著智能制造技術(shù)的不斷進(jìn)步，拉擠設(shè)備操作將更加高效、精準(zhǔn)，為復(fù)合材料行業(yè)帶來更多創(chuàng)新可能

在玻璃鋼拉擠工藝中，樹脂的選擇直接影響型材的強度、耐腐蝕性及生產(chǎn)效率。隨著2025年綠色制造與智能制造的加速推進(jìn)，樹脂選型需兼顧工藝適配性與可持續(xù)性需求。一、混合流動性：確保纖維充分浸潤拉擠工藝要求樹脂粘度低于1000mPa·s，以保證纖維快速浸漬和模具填充。低粘度樹脂可減少氣泡缺陷，提升型材表面光潔度。例如，不飽和聚酯樹脂需添加苯乙烯稀釋劑調(diào)節(jié)流動性，而預(yù)促進(jìn)型乙烯基酯樹脂可簡化現(xiàn)場調(diào)配，僅需按溫濕度調(diào)整固化劑比例。熱塑性樹脂雖無需固化劑，但高溫塑化（150–350℃）對設(shè)備控溫精度要求更高，需結(jié)合模具設(shè)計優(yōu)化潤滑效果。二、固化性能匹配：平衡速度與放熱控制固化速度決定生產(chǎn)效率，需避免放熱峰值過高導(dǎo)致型材變形。快速固化樹脂（如乙烯基酯）適合高速拉擠（線速達(dá)4m/min），而環(huán)氧樹脂在低溫下固化緩慢，需添加促進(jìn)劑（如異辛酸鈷）加速反應(yīng)。2025年行業(yè)趨勢顯示，智能溫控系統(tǒng)可實時調(diào)整模具溫度，減少固化不均導(dǎo)致的彎曲缺陷，提升型材尺寸穩(wěn)定性。三、力學(xué)性能需求：適配應(yīng)用場景樹脂基體需匹配纖維增強效果，確保縱向強度與層間剪切性能。例如，化工廠儲罐等耐腐蝕環(huán)境宜選用乙烯基酯樹脂，其耐酸堿性能優(yōu)于聚酯樹脂；動態(tài)載荷場景（如橋梁護(hù)欄）需樹脂具備高韌性，避免纖維浸潤不良導(dǎo)致的強度不足。通過拉伸測試驗證樹脂與纖維的協(xié)同效應(yīng)，可優(yōu)化型材抗沖擊性能。四、工藝成本與環(huán)保性：綠色生產(chǎn)優(yōu)先2025年，低VOC樹脂和生物基材料（如自修復(fù)聚氨酯）逐漸普及，減少環(huán)境排放。不飽和聚酯樹脂成本低但VOC高，熱塑性樹脂可回收但設(shè)備投入大，需綜合評估長期效益。智能制造趨勢下，樹脂選型需適配自動化生產(chǎn)線，降低人工干預(yù)成本，提升整體工藝效率。?結(jié)語?：選擇拉擠設(shè)備樹脂需結(jié)合設(shè)備參數(shù)（如模具溫度、牽引速度）、環(huán)境條件及制品性能指標(biāo)。2025年綠色生產(chǎn)要求優(yōu)先測試樹脂實際表現(xiàn)，并利用智能系統(tǒng)優(yōu)化固化曲線，實現(xiàn)高效、可持續(xù)的玻璃鋼制造。

拉擠設(shè)備作為復(fù)合材料核心生產(chǎn)裝備，其能耗水平直接影響企業(yè)成本與環(huán)保效益。本文聚焦智能溫控、熱回收等關(guān)鍵技術(shù)，解析行業(yè)節(jié)能實踐路徑。一、拉擠設(shè)備能耗的核心影響因素拉擠工藝的能耗主要集中于加熱系統(tǒng)、牽引裝置及輔助設(shè)備三大模塊。其中，模具加熱環(huán)節(jié)占總能耗的70%以上，其效率直接影響整體能耗水平。以碳纖維拉擠設(shè)備為例，30噸級大型設(shè)備的日耗電量可達(dá)800-1200千瓦時，而智能型設(shè)備通過閉環(huán)溫控系統(tǒng)可降低15%-20%的無效能耗。二、節(jié)能技術(shù)突破方向智能溫控系統(tǒng)采用物聯(lián)網(wǎng)傳感器實時監(jiān)測模具溫度，結(jié)合AI算法動態(tài)調(diào)整加熱功率，避免傳統(tǒng)PID控制的溫度波動損耗。如某品牌設(shè)備通過該技術(shù)使單米型材能耗降低12%。熱回收裝置將固化段余熱用于原料預(yù)熱，實現(xiàn)能源梯級利用。實驗數(shù)據(jù)顯示，加裝熱回收系統(tǒng)后，樹脂加熱環(huán)節(jié)能耗減少25%-30%。輕量化設(shè)計采用碳纖維增強模具，使設(shè)備自重降低40%，牽引電機功率需求同步減少。某企業(yè)改造后設(shè)備啟動電流下降18%，年節(jié)電超5萬度。當(dāng)前，拉擠設(shè)備能耗優(yōu)化已從單一設(shè)備改造轉(zhuǎn)向全生命周期管理。企業(yè)需綜合評估設(shè)備選型、工藝參數(shù)及能源結(jié)構(gòu)，通過技術(shù)創(chuàng)新實現(xiàn)綠色制造轉(zhuǎn)型。
